XRGI®-BHKW mit Batteriespeichersystem
Netzersatzanlage und zusätzliche Eigenverbrauchsoptimierung mit XRGI®-BHKW
Mit Batteriespeichersystemen speichern Sie Strom aus der XRGI®-Produktion. So können Sie Ihren Eigenverbrauchsanteil steigern und sich von fallenden Einspeisevergütungen und steigenden Strompreisen unabhängig machen. Das Batteriespeichersystem ermöglicht einen XRGI®-Betrieb im Inselnetz bei Ausfall der öffentlichen Stromversorgung (Ersatzstromversorgung, ggfs. Notstromversorgung bei einem Blackout) und kann mit mehreren Stromerzeugern (XRGI®-BHKW, PV-Anlage) betrieben werden.
EC POWER Energy Center
Batteriespeichersystem
SigenStor
Kapazität: 26 - 100 kWh
Leistung: 13 - 50 kW
Technische Eckdaten:
- Batteriespeichersystem für Plug & Play-Gebäudeintegration mit EC POWER BlackStart Box, Batterie (Zelltechnologie LiFePO4, 10.000 Zyklen) Hybrid-Wechselrichter, Netzkuppelschalter, Energiemanagementsystem mit Messtechnik, Netzüberwachung, Bypass-Schalter für erhöhte Systemzuverlässigkeit, Überspannungsschutz, Sicherungen, App.
- Fünfschichtiges Schutzsystem mit Temperaturüberwachung auf Zellebene, integriertem Feuerlöschsystem, hitzebeständige Isolierpads, Aerogel-Isolierpads, Entlastungsventilen und Druckentlastungsventil.
- Schutzart IP 66 (staubdicht und gegen starkes Strahlwasser geschützt), Outdoorinstallation möglich (Temperaturbereich – 20 bis 50°C).
- 3-phasiges Inselnetz zur Ersatzstromversorgung mit vollautomatischer Umschaltung zwischen Inselnetzbetrieb und Netzparallelbetrieb in 10 bis 60 Millisekunden.
- Netzersatzanlage (Ersatzstromversorgung), Typ B des Leitfadens Notstromversorgung.
- Betrieb serienmäßig mit bis zu 3 XRGI®-BHKW. Integration von DC- und/oder AC-gekoppelter PV-Anlage möglich.
EC POWER Energy Center
Batteriespeichersystem
SigenStack
Kapazität: 80 - 253 kWh
Leistung: 50 - 125 kW
Inselnetzbetrieb bei Blackout
- Automatische Umschaltung auf Inselbetrieb bei Ausfall der öffentlichen Stromversorgung
- XRGI®-BHKW und Batterie versorgen die an den Ersatzstromkreis angeschlossenen Verbraucher
- Die im XRGI®-BHKW zeitgleich produzierte Wärme dient der Wärmeversorgung
Netzparallelbetrieb
- Eigenverbrauchsoptimierung
- Abdeckung von Spitzenlasten (Peak Shaving)
- Priorisierung der Versorgung von Verbrauchern, bspw. E-Mobilität (Lastmanagement)
- Netzeinspeisungen in gewünschten Zeiten
Automatische Umschaltung von Netzparallelbetrieb auf Inselnetzbetrieb

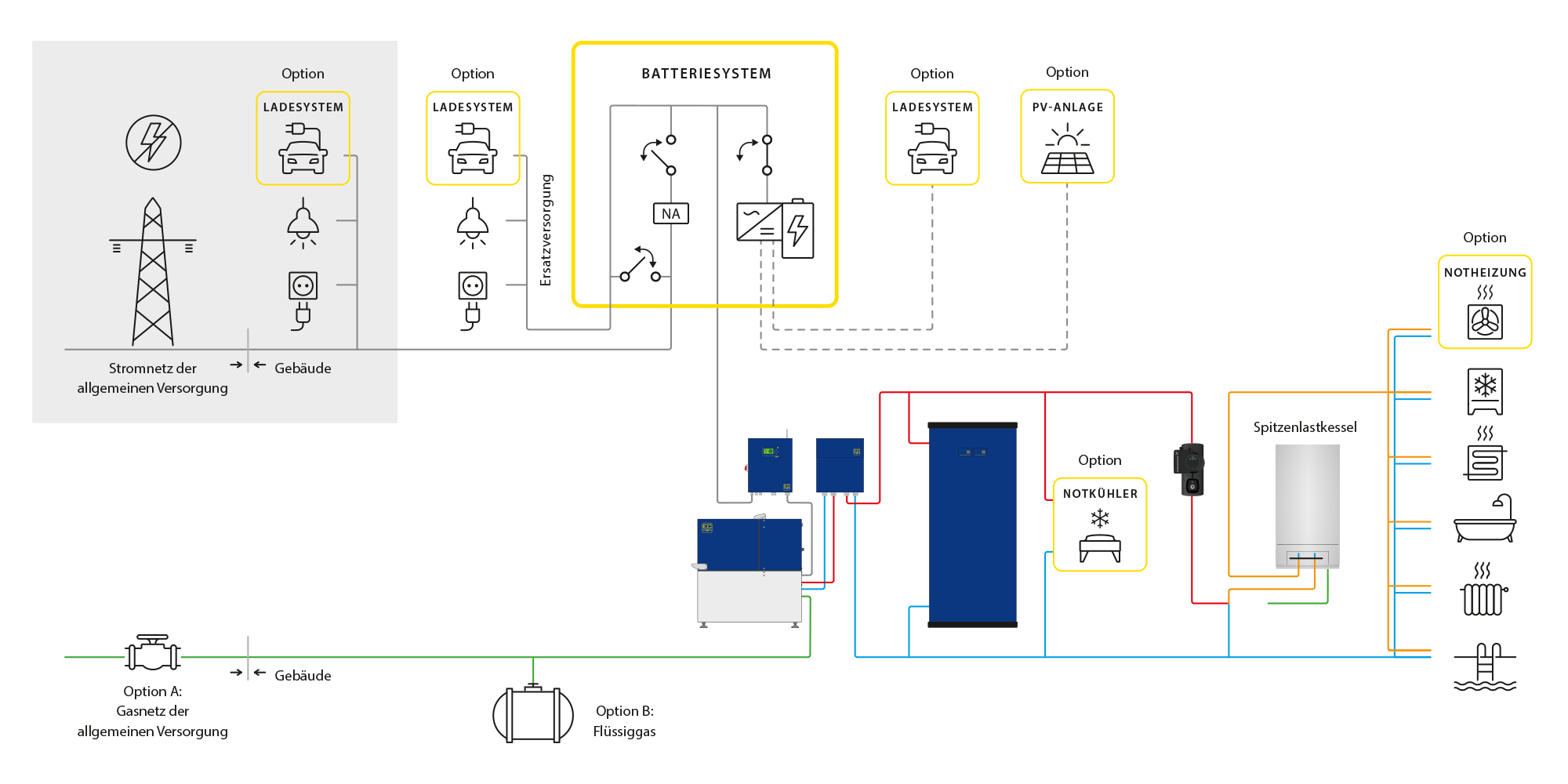

Bei einem Blackout der öffentlichen Stromversorgung wird automatisch ein Inselnetz aufgebaut. Das Energiemanagementsystem öffnet den im Batteriespeichersystem integrierten Netzkuppelschalter. Das XRGI®-BHKW und das Batteriespeichersystem, ggfs. ergänzt durch eine PV-Anlage, versorgen dann die Verbraucher, die mit dem Ersatzstromkreis verbunden sind. Im Inselnetz steht eine stufenlose elektrische Leistung zwischen 0,1 % und 100 % der Nennleistung des Batteriespeichersystems zur Verfügung.
Im Inselnetzbetrieb wird zunächst die eventuell vorhandene PV-Anlage und anschließend der in der Batterie gespeicherte Strom für die Stromversorgung genutzt. Erreicht die Batterie einen minimalen Ladezustand, wird das XRGI®-BHKW gestartet, um die Stromversorgung sicherzustellen. Die dabei im XRGI®-BHKW erzeugte Wärme wird für die Wärmeversorgung genutzt. Überschüssige Wärme kann im Wärmespeicher gespeichert oder über einen Notkühler abgeführt werden.
Nach Wiederherstellung der öffentlichen Stromversorgung erfolgt die automatische Umschaltung auf den Netzparallelbetrieb.
Netzersatzanlage / Ersatzstromversorgung
Abhängig vom Zustand des Stromnetzes und der versorgten Verbraucher liegen die Umschaltzeiten zwischen Netzparallelbetrieb und Inselnetzbetrieb zwischen 10 und 60 Millisekunden (eine unterbrechungsfreie Stromversorgung für normale Verbraucher wie Lampen usw. ist gewährleistet). Da nicht immer eine Umschaltzeit unter 16 Millisekunden garantiert werden kann, ist das XRGI® mit Batteriespeichersystem als Netzersatzanlage bzw. Ersatzstromversorgung klassifiziert und nicht als unterbrechungsfreie Stromversorgung (USV).
